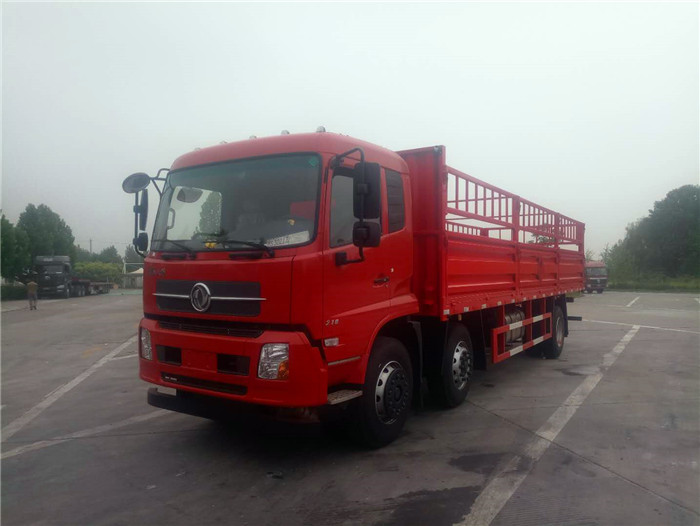

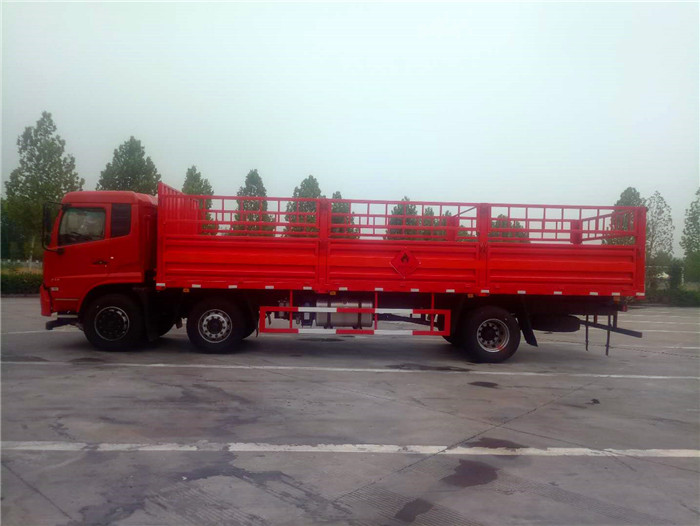

東風天錦210馬力氣瓶運輸車簡介圖片展示
東風天錦210馬力氣瓶運輸車簡介圖片展示
作者：危化品箱式專業廠廠長 李 輝
底盤配置:采用東風二類前四后四底盤進行改裝,康明斯210馬力發動機、4.5噸前橋/10噸級后橋、295真空輪胎、空調、有動力轉向、氣剎、中控門鎖、電動玻璃、大同七檔變速箱、前盤制動/限速裝置/ABS/行車紀錄儀等危貨裝置,其它均按東風公司出廠標準提供;
|
【主要技術參數】 |
|||
|
產品商標 |
東風牌 |
公告批次 |
307 |
|
產品名稱 |
DFH5250TQPBXV型氣瓶運輸車 |
產品號 |
ZM5MT5TW08H |
|
總質量(Kg) |
25000 |
罐體容積(m3) |
|
|
額定載質量(Kg) |
15600 |
外形尺寸(mm) |
10100,11000×2500,2550×3040 |
|
整備質量(Kg) |
9205 |
貨廂尺寸(mm) |
7700,8600×2400,2450×600,800 |
|
額定載客(人) |
|
準拖掛車總質量(Kg) |
|
|
駕駛室準乘人數(人) |
3 |
載質量利用系數 |
1.71 |
|
接近角/離去角(°) |
23/11 |
前懸/后懸(mm) |
1430/2770 |
|
軸數 |
3 |
軸距(mm) |
1800+3800,1800+4100,1800+5000 |
|
軸荷(Kg) |
7000/7000/11000 |
最高車速(Km/h) |
80 |
|
其它 |

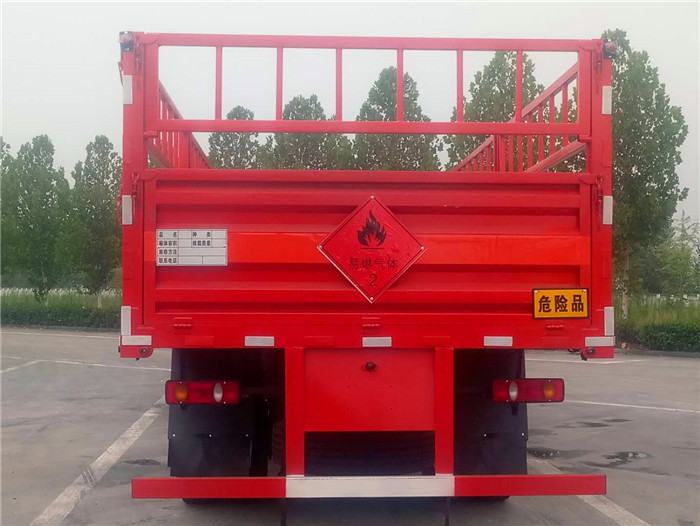

該車為危險品貨物運輸車,用于運輸具有獨立容器(瓶)包裝的易燃氣體(罐(瓶)裝壓縮氫、液化石油氣),類項號為2.1,和非易燃無毒氣體(罐(瓶)裝二氧化碳,氧氣,氮氣,氬氣),類項號為2.2.選裝貨箱側板、后門結構;選裝箱體結構.側防護:材質Q235,螺栓連接;后下防護:材質Q235,螺栓連接,斷面尺寸120X60mm,離地高度540mm;安裝具有衛星定位功能的行駛記錄儀.裝有ABS,ABS型號:3631010-C2000,生產廠家:東科克諾爾商用車制動系統(十堰)有限公司.選裝前霧燈,駕駛室頂部裝飾燈為選裝件.僅選用前盤式制動器,前置排氣管,子午線輪胎,限速裝置的底盤,限速80km/h. |
||
|
【底盤技術參數】 |
|||
|
底盤型號 |
DFH1250BXV |
底盤名稱 |
載貨汽車底盤（二類） |
|
商標名稱 |
東風牌 |
生產企業 |
東風商用車有限公司 |
|
外形尺寸(mm) |
8760,9060,9460,9850,10750×2470×2840,2870 |
輪胎數 |
8 |
|
接近角/離去角(°) |
23/13 |
輪胎規格 |
295/80R22.5 18PR,11.00R20 18PR,12R22.5 18PR |
|
鋼板彈簧片數 |
10/10/10+8,10/10/11+8,3/3/10+8,3/3/4+3 |
前輪距(mm) |
1915/1915,1955/1955 |
|
燃料種類 |
柴油 |
后輪距(mm) |
1860 |
|
排放標準 |
GB17691-2005國Ⅴ,GB3847-2005 |
||
|
發動機型號 |
發動機生產企業 |
排量(ml) |
功率(Kw) |
|
ISD210 50 ISD245 50 ISD270 50 ISB210 50 ISD285 50 |
東風康明斯發動機有限公司 東風康明斯發動機有限公司 東風康明斯發動機有限公司 東風康明斯發動機有限公司 東風康明斯發動機有限公司 |
6700 6700 6700 5900 6700 |
155 180 198 155 210 |
